Máquina de rotulagem de fusão a quente de mangas de garrafas ODM 24000BPH

Rotuladora de mangas SPC-650 de alta velocidade 24000BPH 36000BPH 48000BPH 60000BPH

Shanghai Peiyu Packaging Technology Co.,Ltd.

Tipos de garrafas aplicáveis: Aplicável à embalagem de vários tipos de garrafas, incluindo, mas não se limitando a, garrafas redondas, ovais, quadradas ou outras com formatos especiais.

Materiais de garrafas aplicáveis: garrafas PET/PE/PP, garrafas de vidro, etc.

Faixa de velocidade de rotulagem: 12000BPH-60000BPH

Configuração do componente principal:

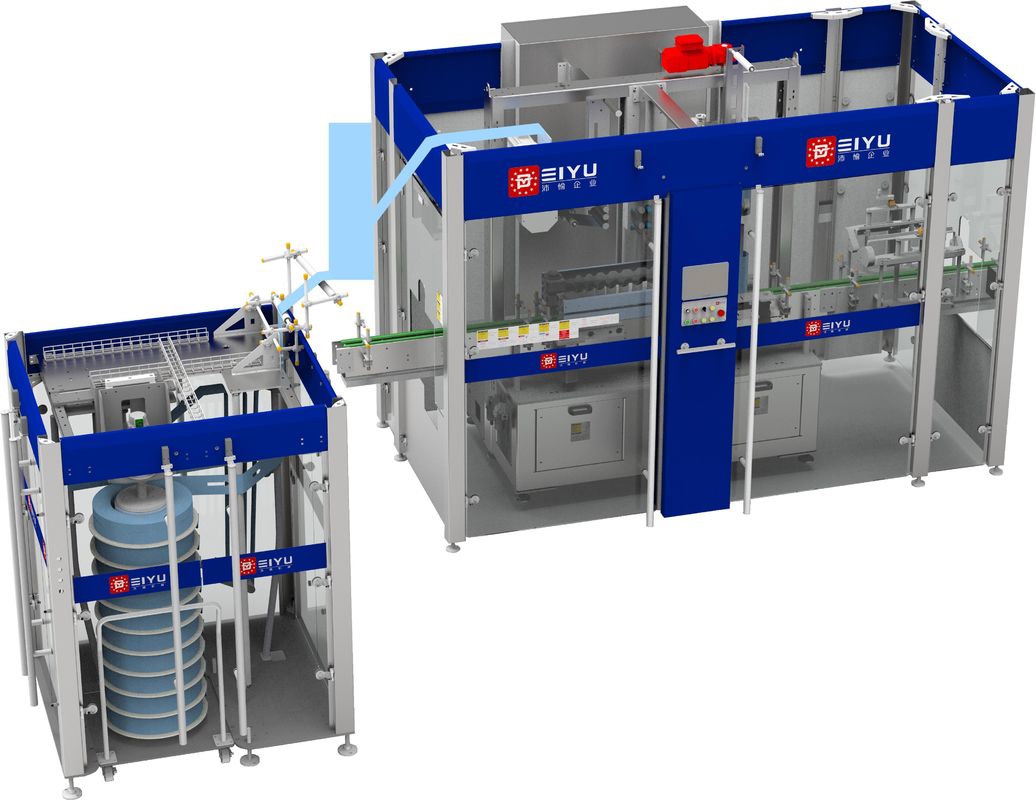

1. Visão geral do equipamento da rotuladora de mangas:
Rotuladora de mangas de alta velocidade Peiyu (tecnologia de rotulagem mais avançada, sem rebarbas, máquina de rotulagem de corte por rolo)
Unidade de máquina de rotulagem de rolo de alta velocidade: máquina de rotulagem de rolo + sistema de alimentação de vários rolos:
(o layout real é projetado de acordo com o local da oficina).

Como uma das máquinas de rotulagem de mangas tecnologicamente mais avançadas do mundo, a rotuladora de mangas de rolo de alta velocidade Peiyu requer apenas uma unidade e pode embalar até 48.000 recipientes por hora.
Em comparação com as máquinas tradicionais, o processo de rotulagem de mangas e o princípio de projeto eliminam as rebarbas da etiqueta causadas pelo corte do disco de corte. A rotuladora de mangas de alta velocidade Peiyu adota um design sem disco de corte e usa um controle de acionamento exclusivo e um mecanismo de escovação para mover continuamente as etiquetas para separá-las, em vez da operação intermitente de forma semelhante a uma batida, alcançando assim a embalagem de rotulagem de mangas de alta velocidade.
A ferramenta de perfuração rotativa é usada para perfurar microfuros na etiqueta da manga, com zero rebarbas, e a etiqueta da manga funciona continuamente sem pausas.

SPC-650 é a quinta geração de máquina de rotulagem de mangas desenvolvida pela tecnologia de embalagem Peiyu.
1). Alta velocidade e estabilidade, longa vida útil, configuração de ação confiável e razoável. O design exclusivo oferece garantia para a operação de alta velocidade da máquina de rotulagem de mangas e prolonga muito a vida útil do equipamento. O sistema de servomotor é amplamente utilizado para acionar, de modo que o filme retrátil possa ser transportado, posicionado e encolhido em um tamanho fixo.
2). O desempenho de segurança é bom. O conceito de harmonia homem-máquina é incorporado no processo de projeto, e os riscos de segurança trazidos pela operação inadequada são verificados e bloqueados automaticamente.
3). É fácil substituir os materiais de embalagem e adota design modular e substituição manual simples.

2. Cenário de aplicação para rotuladora de mangas:
A rotuladora de mangas é amplamente utilizada na linha de produção de água, linha de produção de bebidas, linha de produção de alimentos enlatados, linha de produção de alimentos para animais de estimação, linha de produção de cerveja, linha de produção de temperos líquidos, etc.

3. Cotação e prazo de entrega para máquina de rotulagem de fusão a quente de mangas de garrafa ODM 24000BPH:

(1). Período de validade da cotação: 1 mês;
(2). Método de pagamento: T/T, L/C.
(3). Os clientes fornecem as amostras de produtos e embalagens necessárias para o teste de fábrica gratuitamente;
(4). Prazo de entrega: 60 dias úteis a partir do recebimento do depósito do cliente e das amostras de embalagem do produto.

4. Garantia de qualidade para máquina de rotulagem de fusão a quente de mangas de garrafa ODM 24000BPH:
(1). A empresa garante que os produtos fornecidos são novos, não utilizados, feitos com o design e materiais mais recentes e atendem à qualidade, especificações e desempenho especificados no contrato técnico em todos os aspectos;
(2). A empresa garante que, após a linha de produção ser devidamente orientada, instalada e depurada, o equipamento atingirá os vários indicadores de desempenho técnico do produto dentro de 15 dias após a entrada em operação de todo o sistema;
(3). A empresa garante que, dentro do período de garantia de qualidade especificado no contrato, será responsável por defeitos, falhas e danos da linha de produção causados por defeitos no projeto, processo, fabricação, instalação, depuração ou materiais fornecidos e na qualidade do equipamento do vendedor;
(4). O período de garantia de qualidade do equipamento é de 12 meses após a aceitação da linha de produção. Se durante o período de garantia de qualidade, for constatado que a qualidade ou as especificações do equipamento não atendem às disposições contratuais, ou for comprovado que o equipamento está com defeito (incluindo defeitos potenciais ou o uso de materiais não qualificados, etc.), o comprador tem o direito de propor retificação ao vendedor dentro do período de garantia de qualidade do produto de acordo com o certificado de inspeção emitido pelo departamento legal;
(5). A empresa garante as propriedades mecânicas do equipamento fornecido, a qualidade do produto e os indicadores de consumo do produto.

5. Garantia do equipamento para máquina de rotulagem de fusão a quente de mangas de garrafa ODM 24000BPH:
(1). Após a aceitação do equipamento, é fornecida uma garantia de 12 meses, e o sistema de controle (marca Huichuan padrão) oferece uma garantia de 24 meses; durante o período de garantia, nossa empresa fornecerá aos usuários peças de reposição gratuitas e serviços oportunos e eficazes (peças de desgaste não são cobertas pela garantia);
(2). Se o equipamento falhar e precisar ser reparado no local, nossa empresa garante que o pessoal de manutenção irá ao local do cliente em até 48 horas para ajudar o cliente a eliminar a falha a tempo (exceto por força maior);
(3). Após o período de garantia, nossa empresa fornecerá aos usuários uma ampla gama de suporte técnico preferencial, fornecimento suficiente de peças de reposição e outros serviços pós-venda para toda a vida;

6. Embalagem e transporte para máquina de rotulagem de fusão a quente de mangas de garrafa ODM 24000BPH:
(1). Método de embalagem:
A embalagem utiliza caixas de embalagem especiais novas e resistentes ou estruturas fixas, que são adequadas para transporte de longa distância, à prova de umidade, à prova de ferrugem, à prova de choque, adequadas para transporte terrestre, transporte marítimo e elevação geral.
(2). Método de transporte: transporte terrestre, transporte marítimo.

7. Principais parâmetros técnicos da rotuladora de mangas:

8. Configuração da rotuladora de mangas:

Observação: A configuração acima é a configuração convencional. Se for afetada pelo ciclo de entrega do fornecedor externo, a marca com a mesma configuração será selecionada conforme apropriado. A empresa não fará nenhuma notificação adicional.

9. Forno de encolhimento a vapor (forno de encolhimento de temperatura constante controlado por válvula proporcional a vapor)

(1). Estrutura principal do forno de encolhimento a vapor:

1) Acessórios principais da caldeira a vapor: válvula de parada, filtro, manômetro, válvula redutora de pressão, válvula de assento angular, válvula de esfera manual, purgador de vapor.
2) A válvula redutora de pressão secundária é feita de produtos da marca japonesa Valve ou equivalente, com qualidade e desempenho estáveis.

(2). Principais características do forno de encolhimento a vapor:

1) O forno de encolhimento é projetado de forma exclusiva de acordo com as características de encolhimento da etiqueta. A altura e a largura do bico podem ser ajustadas de acordo com diferentes tipos de garrafas. A janela de perspectiva externa pode observar todo o processo de encolhimento. O encolhimento é dividido em 3 zonas de temperatura (configuração padrão). A temperatura de cada zona de encolhimento pode ser ajustada de acordo com os requisitos de encolhimento para obter o melhor efeito de encolhimento.
2) Duas descompressões, a primeira descompressão para 0,4Mpa, a segunda descompressão para 0,1Mpa (ajustável de acordo com as características reais da etiqueta e os requisitos de encolhimento).
3) O design exclusivo de entrada e saída pode condensar o vapor para evitar vazamentos de vapor.
4) O design integrado do duto de exaustão ajustável pode ajustar o volume de exaustão de acordo com o encolhimento de cada seção e pode enviar o vapor para longe sob a ação do ventilador, o que é benéfico para o ambiente de trabalho da oficina.

(3). Principais parâmetros do forno de encolhimento a vapor:

10. Máquina de rotulagem de fusão a quente de mangas de garrafa ODM 24000BPH:

(1) Host da rotuladora de mangas:

A rotuladora de mangas consiste na estrutura principal e no gabinete, caixa de operação, conjunto de separação de garrafas de parafuso duplo, conjunto de transporte, conjunto de cabeça, conjunto de acionamento, conjunto acionado, conjunto de correção de etiquetas (com eliminador estático), conjunto de corte contínuo de etiquetas de faca rotativa, conjunto de olho elétrico, conjunto de escovação, conjunto de alimentação, conjunto de coleta de filme, coluna central, conjunto de correia de garrafa, conjunto de escova, etc.

(2). Características e vantagens da rotuladora de mangas de alta velocidade Peiyu:

1) Sistema de correção de etiquetas:

Durante a operação em alta velocidade, a etiqueta é corrigida dinamicamente em tempo real para garantir a operação estável do equipamento e a entrega precisa da etiqueta. O sistema de correção é equipado com um eliminador estático;

2) Componente de corte por rolo:

O design de corte por rolo contínuo substitui o corte intermitente tradicional da etiqueta. A ferramenta de perfuração rotativa perfura microfuros na etiqueta, eliminando as rebarbas causadas pelo corte tradicional do disco de faca da etiqueta. O design sem disco de faca aumenta a vida útil do conjunto de facas.

3) Entrega contínua da etiqueta de acionamento:

Em vez da alimentação intermitente tradicional da etiqueta de acionamento, a separação da etiqueta é realizada por meio do controle de movimento, a velocidade diferencial do mecanismo de escovação e o acionamento são operados continuamente.

A roda de entrega da etiqueta e a roda inferior da escova são fixadas verticalmente por grampos automáticos pneumáticos, o que evita efetivamente o desgaste excessivo da roda revestida de borracha ou a entrega instável da etiqueta causada por aperto excessivo ou afrouxamento excessivo devido à falta de experiência.
O mecanismo de elevação da cabeça da máquina integral é fácil de depurar.

4) Componentes de separação de garrafas:

A separação de garrafas de parafuso duplo exclusiva torna as garrafas mais estáveis durante a produção em alta velocidade e garante a precisão da rotulagem.

5) O design modular de estrutura de montagem e desmontagem rápida é adotado para separação de garrafas, parada de garrafas, componentes de corte de etiquetas, coluna central e outras peças de troca.

(3) Introdução da rotuladora de mangas:

1) Estrutura principal e gabinete: O design geral adota um design de coluna larga. O design da estrutura transparente é bonito e generoso, fácil de desmontar, fácil de instalar e manter. A estrutura externa é feita de aço inoxidável SUS304, que é fácil de limpar, evitar corrosão e atender aos padrões da indústria alimentícia.
2) A estrutura principal adota um design de coluna dobrada para facilitar a instalação e o processamento. Antes do processamento, um orifício de posicionamento especial será especialmente projetado para garantir a precisão da estrutura principal. O design engenhoso do degrau pode ser puxado diretamente durante o uso, o que é conveniente para depuração e instalação. O gabinete de distribuição de energia e a estrutura principal são projetados como um tipo integral, o que é conveniente para instalação e transporte.
3) Conjunto de alimentação, usando buffer de rolo de gravidade com controle de tensão constante do sensor de posição, pode ajustar a velocidade de alimentação de acordo com o status operacional real da máquina de rotulagem em todos os momentos para atender à alimentação precisa de diferentes produtos em diferentes estados operacionais.
4) Conjunto de escovação e acionamento, a escovação adota servo duplo como acionamento para atender aos diferentes comprimentos de etiqueta e diferentes saídas e controlar com precisão o comprimento de alimentação da etiqueta. O controle diferencial do acionamento e da escovação faz com que a etiqueta se quebre suavemente, substituindo a etiqueta de corte tradicional do disco de faca.
5) O conjunto da garrafa usa servos duplos como acionamento para atender às necessidades de diferentes produtos e saídas. O movimento dos servomotores duplos pode ajustar diferentes velocidades de linha de acordo com diferentes saídas para corresponder com precisão à velocidade de rotulagem. Este mecanismo pode ser ajustado para cima e para baixo, e a largura pode ser ajustada para atender às necessidades de diferentes produtos. A operação da exibição da posição facilita aos usuários o ajuste.
6) O conjunto da escova adota um design de estrutura de chapa metálica como um todo. A escova usa materiais de poço e pode operar em condições de alta velocidade para atender às necessidades de diferentes produtos. A operação da exibição da posição facilita aos usuários o ajuste.

(4). Sistema de alimentação de etiquetas de vários rolos (carrinho de alimentação de encaixe pré-fabricado de vários rolos)

(5). Características e vantagens do carrinho de carregamento de emenda pré-fabricado de vários rolos:

A máquina de rotulagem de mangas de alta velocidade correspondente pode realizar operação contínua e minimizar a frequência de tempo de inatividade de troca de etiquetas.
1) O carrinho de alimentação de emenda pré-fabricado de vários rolos tem duas formas, esquerda e direita, que podem ser configuradas de acordo com as necessidades reais dos clientes. O carrinho de alimentação de emenda pré-fabricado de vários rolos é simples e engenhoso em estrutura e fácil de instalar.
2) O carrinho de alimentação de emenda pré-fabricado de vários rolos é adequado para: diâmetro do mandril da etiqueta 6 polegadas e 10 polegadas, e o diâmetro máximo do rolo de material é 500 mm.
3) O carrinho de alimentação de emenda pré-fabricado de vários rolos adota o controle do servomotor para alimentar com precisão os materiais de acordo com o status operacional real da linha de produção, garantindo a operação normal da máquina de rotulagem de mangas. O cache grande de etiqueta exclusivo pode não apenas atender à operação estável da máquina de rotulagem de mangas, mas também garantir em grande parte o volume de produção.
4) Design exclusivo do carrinho de alimentação de emenda pré-fabricado de vários rolos:
