Sistema de paletização automatizado de 150L/min Paletizador para linha de produção de bebidas

Alta qualidade e durabilidade Paletizador de coluna única (camada inteira, adição automática de placas divisórias)

Os paletizadores são divididos em paletizadores de pórtico de canal único e de canal duplo, paletizadores robóticos, paletizadores de coluna única e paletizadores robóticos.

Área de aplicação:

Pode realizar a logística de paletização de várias operações nas indústrias de cerveja, bebidas e alimentos, e é amplamente utilizado em caixas de cartão, caixas de plástico, garrafas, sacos, barris,Produtos de embalagem em película e produtos de enchimento, etc.; está equipado com linhas de enchimento três em um, etc., para paletizar várias garrafas, latas e sacos

A gama de capacidades dos paletizadores de acordo com os diferentes tipos de paletizadores: 3 caixas-160 caixas por minuto

Principais componentes dos paletizadores:

1- Introdução do paletizador de coluna única:

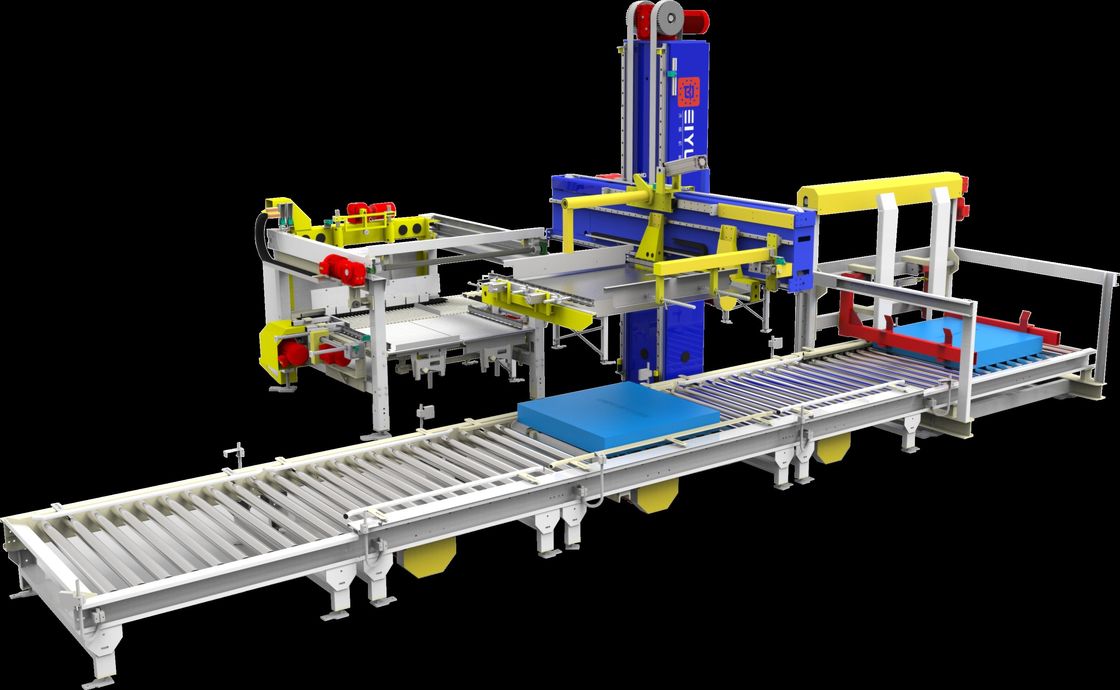

A máquina de paletização de coluna única é composta por uma correia de aceleração, um rolo de empilhamento de direção, uma mesa de arranjo de caixa, uma coluna, uma viga, um divisor de paletes e um transportador de rolos,e é adequado para empilhar vários pacotes como cartão, caixa de plástico, embalagem de filme retráctil ou outras peças de embalagem.

O fluxo de trabalho, a máquina é automaticamente empilhar as caixas no palete camada por camada de acordo com o tipo de pilha pré-projetado. Under the combined action of single column lifting mechanical structure and pushing box structure stacking to a specified height and the cartons stack is passed through the roller conveyor line moved to the forklift and transported to the warehouse for storageEste tipo de máquina controlada por PLC e tela sensível ao toque, perceber alto grau de automação, simples, fácil de dominar, pequeno espaço, alta eficiência de paletização,baixa taxa de falhas e manutenção conveniente.

Introdução funcional:
O paletizador de uma coluna arruma os sacos/pacotes de filme em uma disposição pré-estabelecida, e depois os coloca numa fixação personalizada.A elevação e a translação de uma coluna única coordenam-se com a luminária para alcançar a paletização automática camada por camada. Após paletização para a altura necessária,É movido para a posição da empilhadeira através da linha de transportador de rolos e transferido para o armazém por empilhadeira manual ou acoplado automaticamente ao armazém através de transportador de rolos, completando todo o processo de paletização.

2.Escenário de aplicação para paletizadores de coluna única:
Paletizadores de coluna únicaA máquina é amplamente utilizada na linha de produção de água, linha de produção de bebidas, linha de produção de alimentos enlatados, linha de produção de alimentos para animais de estimação, linha de produção de cerveja, linha de produção de temperos líquidos, etc.

3Parâmetros técnicos:
a. Velocidade de empilhamento de toda a máquina 4 camadas/minuto (dependendo do produto)
b.Carga máxima por palete de 1500 kg
c.Alta máxima de empilhamento 1600 mm
d.Poder instalado 25Kw
e.Pressão do ar 6 bar
f.Consumo de ar 150 l/min
g. O tamanho da palete pode ser determinado de acordo com as necessidades específicas

4Características do equipamento:
1) A operação de tela sensível ao toque é utilizada para realizar o diálogo homem-máquina, que pode exibir a velocidade de produção, a causa da falha e a localização, e tem um alto grau de automação.O programa programável PLC pode ser usado para programar as camadas de triagem e empilhamento de caixas, fornecimento e descarga de paletes.
2) As portas e tampas de segurança estão equipadas com sensores eléctricos.
3) O método de empilhamento pode ser realizado na interface homem-máquina e o ajuste é simples.
4) O empilhamento é estável e eficiente, o que pode economizar muito mão-de-obra.
5) De acordo com o tamanho do produto, o método de empilhamento pode ser completado sem substituir as partes de empilhamento.
6) Cumprir os requisitos de higiene alimentar: são utilizados componentes pneumáticos sem óleo e 60% das partes móveis são humanizadas sem necessidade de injecção de óleo e lubrificação para toda a vida;que reduz muito os custos de utilização para os utilizadores.

5.Componentes principais do equipamento:
1) Separador de aceleração:

Após os produtos passarem pelo separador de aceleração, a diferença de velocidade é utilizada para distanciar os produtos uns dos outros, preparando assim a rotação.

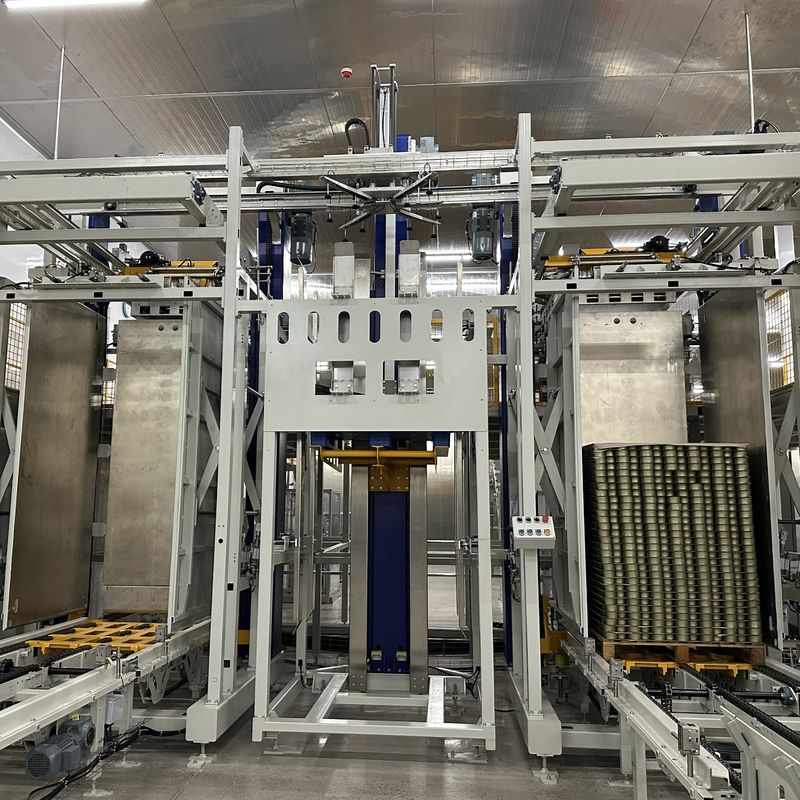

2) Mecanismo de coluna única:

É constituído por um mecanismo de elevação de uma coluna, um mecanismo de translação e uma pinça.O dispositivo de elevação e o dispositivo de translação levantam toda a camada de produtos da posição de espera para a posição de empilhamento., e a pinça coloca os produtos firmemente sobre a palete (ou a camada anterior).Quando toda a camada de produtos chegar à estação de empilhamento, a divisória pré-absorvida é colocada em cima do produto pelo dispositivo de braço de balanço de elevação e abaixamento e depois removida, e então a próxima camada de produtos é empilhada.
3) Parte de abastecimento automático de paletes:

(1) Dispositivo de fornecimento de paletes: o armazém de paletes pode empilhar 10 paletes vazios e fornecer paletes ao dispositivo de paletização num horário fixo de acordo com os requisitos do programa.É alimentado por um motor separado.
(2) Dispositivo de saída de paletes: quando uma paleta atinge o número de camadas de paletização, envia um sinal e emite automaticamente a paleta completa para a posição de paletização.A palete completa é transportada para o local designado através de uma cinta transportadora de rolos (ou ligada a uma máquina de embalagem automática).

6.Citação e prazo de entrega para 150L/Min Palletiser para linha de produção de bebidas com sistema automatizado de paletização:

(1) Período de validade das cotações: 1 mês;
(2) Método de pagamento: T/T, L/C.
(3) Os clientes fornecem gratuitamente as amostras do produto e da embalagem necessárias para o ensaio em fábrica;
(4) Prazo de entrega: 60 dias úteis a contar da recepção do depósito do cliente e das amostras de embalagem do produto.

7. Garantia da qualidade do sistema automatizado de paletização de 150L/min Palletiser para linha de produção de bebidas:
(1) A empresa garante que os produtos fornecidos são novos, não utilizados, fabricados com o design mais recente e materiais adequados, e que satisfazem a qualidade,Especificações e desempenho especificados no contrato técnico em todos os aspectos;
(2) A empresa garante que, após a linha de produção ter sido devidamente orientada, instalada e depurada,O equipamento atingirá os vários indicadores técnicos de desempenho do produto no prazo de 15 dias a contar da entrada em funcionamento de todo o sistema.;
(3) A empresa garante que, no prazo de garantia da qualidade previsto no contrato, será responsável pelos defeitos,falhas e danos na linha de produção causados por defeitos no projeto, processo, fabrico, instalação, depuração ou materiais fornecidos e qualidade dos equipamentos do vendedor;
(4) O período de garantia da qualidade do equipamento é de 12 meses após a aceitação da linha de produção.constata-se que a qualidade ou as especificações do equipamento não cumprem as disposições do contrato;, ou se comprovar que o equipamento é defeituoso (incluindo eventuais defeitos ou a utilização de materiais não qualificados, etc.),O comprador tem o direito de propor uma retificação ao vendedor dentro do período de garantia da qualidade do produto, de acordo com o certificado de inspeção emitido pelo departamento legal.;
(5) A empresa garante as propriedades mecânicas dos equipamentos fornecidos, a qualidade do produto e os indicadores de consumo do produto.

8.Garantia do equipamento para o sistema de paletização automática de 150L/min Palletiser para linha de produção de bebidas:
(1) Após a aceitação do equipamento, é fornecida uma garantia de 12 meses, e o sistema de controlo (marca Huichuan padrão) fornece uma garantia de 24 meses; durante o período de garantia,A nossa empresa fornecerá aos utilizadores peças de reposição gratuitas e serviços oportunos e eficazes (as peças desgastadas não estão cobertas pela garantia);
(2) Se o equipamento falhar e precisar de ser reparado no local,Nossa empresa garante que o pessoal de manutenção irá correr para o local do cliente dentro de 48 horas para ajudar o cliente a eliminar a falha a tempo (exceto força maior);
(3) Após o período de garantia, a nossa empresa fornecerá aos utilizadores uma ampla gama de apoio técnico preferencial, fornecimento suficiente de peças sobressalentes e outros serviços pós-venda para a vida;

9- Embalagem e transporte de paleteadores para linha de produção de bebidas com sistema automatizado de paletização de 150L/min:
(1) Método de embalagem:
A embalagem utiliza caixas de embalagem especiais novas e resistentes, adequadas para transporte de longa distância, à prova de umidade, à prova de ferrugem, à prova de choques,adequado para transporte terrestre, transporte marítimo e elevação global.
(2) Método de transporte: transporte terrestre, transporte marítimo.
