Bebidas carbonatadas totalmente automáticas de alta velocidade Paletizador de coluna única para linha de produção de Coca-Cola com estação de triagem antes da paletização

Bebidas carbonatadas totalmente automáticas de alta velocidade Paletizador de coluna única para linha de produção de Coca-Cola com estação de triagem antes da paletização

Os paletizadores são divididos em paletizadores de pórtico de canal único e de canal duplo, paletizadores robóticos, paletizadores de coluna única e paletizadores robóticos.

Área de aplicação:

Pode realizar a logística de paletização de várias operações nas indústrias de cerveja, bebidas e alimentos, e é amplamente utilizado em caixas de cartão, caixas de plástico, garrafas, sacos, barris,Produtos de embalagem em película e produtos de enchimento, etc.; está equipado com linhas de enchimento três em um, etc., para paletizar várias garrafas, latas e sacos

A gama de capacidades dos paletizadores de acordo com os diferentes tipos de paletizadores: 3 caixas-160 caixas por minuto

Diferentes denominações para paletizadores:

Paletizador
Paleteadores
Paletizador totalmente automático
Paletizadores de bebidas
Paletizadores de barril de água
Paletizador de latas cheias
Paletizadores de galpão
Paletizador de portão de dois canais
Paletizadores de portão de duplo canal de alto nível
Paletizadores de porão de canal único
Paletizadores de coluna única
Paletizadores de tipo "clone"
Paletizadores de estações de triagem de coluna única
Paletizador robótico
Sistema de empilhamento industrial
Sistema de paletização por galpão
Sistema de paletização robótico
Paletizador robótico multi-eixo
Robô industrial de vários eixos

1.Componentes principais de uma máquina de paletização de bebidas carbonatadas de alta velocidade totalmente automática de coluna única para a linha de produção da Coca-Cola com estação de triagem antes da paletização:

2Introdução ao paletizador de uma coluna na estação de triagem:
O paletizador de uma coluna na estação de triagem coloca os produtos embalados em caixas/filmes, carregados com produtos, num modo de arranjo pré-definido, e depois entra na pinça de rolamento,e realiza a paletização automática camada por camada através do levantamento e tradução da coluna única para coordenar com a pinça. Após paletização para a altura necessária, it is moved to the forklift position through the roller conveyor line and transferred to the warehouse by manual forklift or automatically docked into the warehouse through roller conveyor to complete the entire palletizing process.

3Introdução ao processo e ao princípio do paletizador de coluna única na estação de triagem:
1) Os produtos em embalagem de caixa/filme carregados com produtos entram na estação de arranjo e combinação,e estão equipados com um ou dois conjuntos de sistemas de arranjo do manipulador de acordo com os requisitos de velocidade. Eles são automaticamente organizados pelo manipulador de acordo com o modo de arranjo de camada pré-definido do programa, e entram na estação de pré-formação de camada.
2) A camada inteira de produtos pré-formados que preenchem as condições entram na área de formação de camadas,e o estado de formação de camadas que satisfaz os requisitos de paletização é completado através do mecanismo de triagem.
3) O empilhador separa as placas de exibição de empilhamento positivo uma por uma e transporta-as para a estação de paletização, aguardando a paletização.
4) Empurrar toda a camada de produtos para a pinça do obturador de rolagem através do mecanismo de tradução,e a elevação e a translação da coluna única impulsionam a pinça para completar a função de paletizaçãoRepetir a ação do ciclo acima para completar os requisitos de paletização de toda a camada de pilha camada por camada.
5) Toda a pilha de produtos é transportada para a posição da empilhadeira através da linha transportadora de rolos, e a empilhadeira manual transfere os produtos para o armazém,ou os produtos paletizados são automaticamente ligados e transportados para o armazém através da linha de rolos.

4Parâmetros básicos do paletizador de uma coluna na estação de triagem:

1) Velocidade de empilhamento de toda a máquina: 5 camadas/minuto (dependendo do produto)

2) Altura máxima de empilhamento: 1800 mm (incluindo a altura das paletes)

3) Potência de instalação: 105 kW

4) Potência de funcionamento: 50 kW

5) Fornecimento de energia: trifásico de cinco fios, AC 380V/50HZ

6) Tensão de controlo: DC 24V

7) Pressão do ar: 6 bar

8) Tamanho da interface do tubo de ar: Φ12

9)Condições ambientais: temperatura 0-40°C

10) Umidade: 40-95%

11) Consumo de ar: 150 l/min

12) Tamanho da palete: (dependendo das necessidades)

13) Peso do equipamento: cerca de 9000 kg

5.Configuração do equipamento para paletizadores de coluna única na estação de triagem:

1) Material principal do equipamento: aço carbono com tinta

2) Motor comum: SEW/EVERGEAR

3) Servomotor: Inovação

4) PLC: Beckhoff/Inovance ou outras marcas conhecidas

5) Conversor de frequência: Schneider/Inovance ou outras marcas conhecidas

6) Sensor: SICK ou outras marcas conhecidas

7) componentes pneumáticos: SMC/Festo

8) Aparelhos eléctricos de baixa tensão: Schneider

9) ouch screen: Schneider/Wei Lun Tong

6- Estrutura e função principais do paletizador de coluna única na estação de triagem:

O paletizador de coluna única da estação de triagem é constituído principalmente por separador de aceleração, manipulador de triagem de grupo único/dobro,

Preformação de camadas, formação de camadas, coluna única, aceleração de rolos, empilhadeira e linha de rolos de saída.

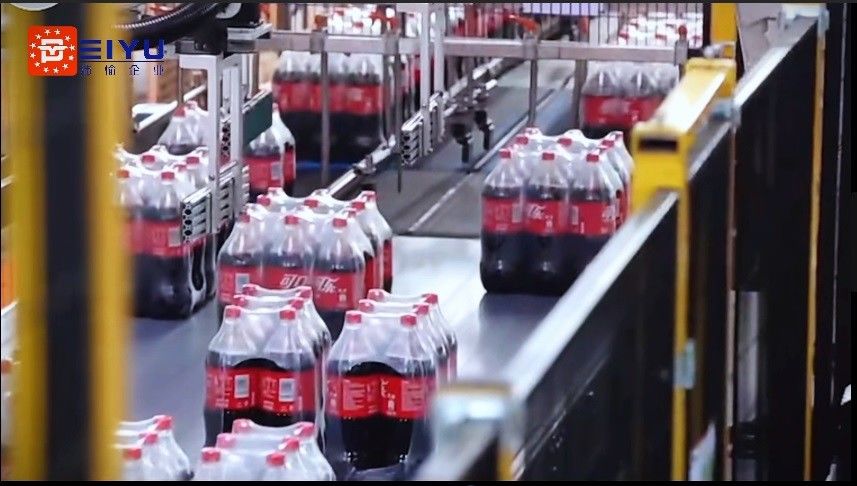

1) Separador de aceleração

Após os produtos passarem pelo separador de aceleração, a diferença de velocidade é utilizada para criar uma distância entre os produtos, preparando-se assim para virar.

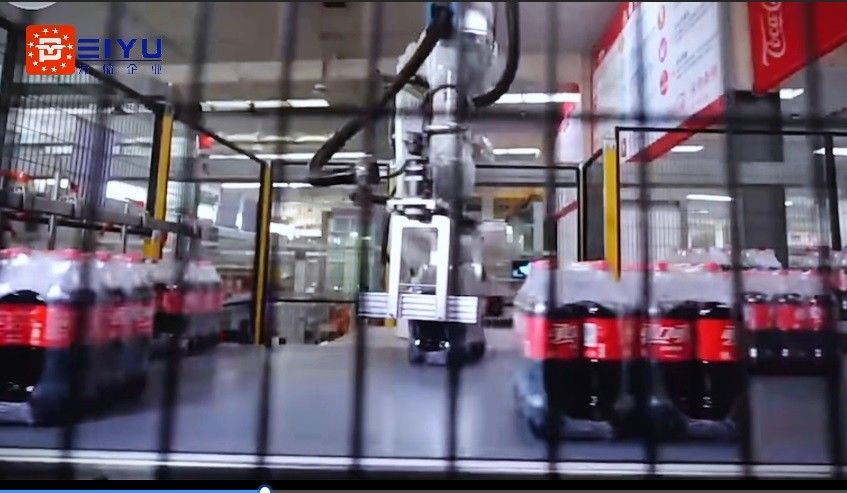

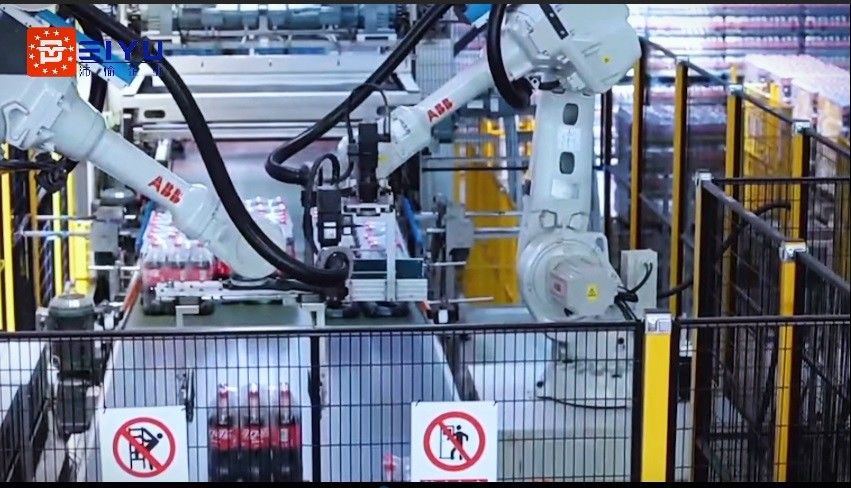

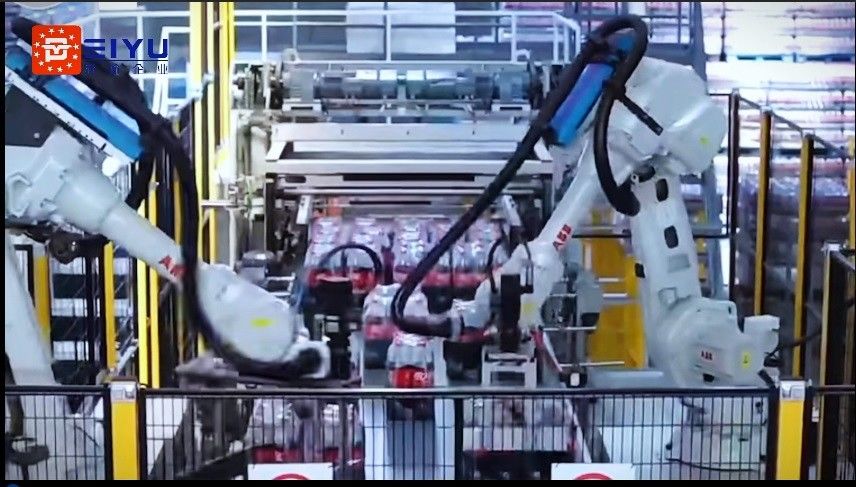

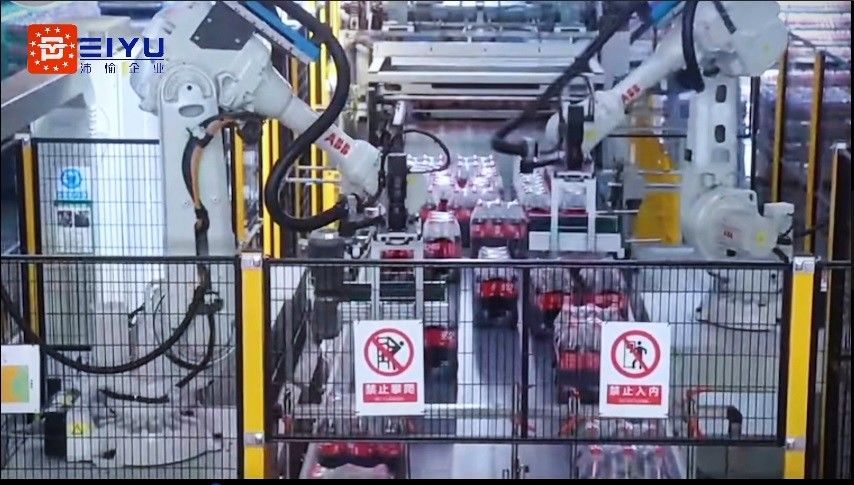

2) Disposição de robôs simples/dobres

O arranjo do robô único/dobro consiste em organizar e ajustar os produtos na posição correspondente de acordo com a disposição e os gráficos da camada de empilhamento pelos robôs.

3) Preformagem de camadas e formação de camadas

Após serem organizados por um grupo único/dobro de robôs, os produtos organizados corretamente formam uma camada de pilha para completar a pré-formação da camada.onde o dispositivo de triagem classifica e alinha a camada de pilha, e usa uma única linha de hastes de empurrão para empurrá-lo para a pinça de rolamento.

4) Mecanismo de coluna única

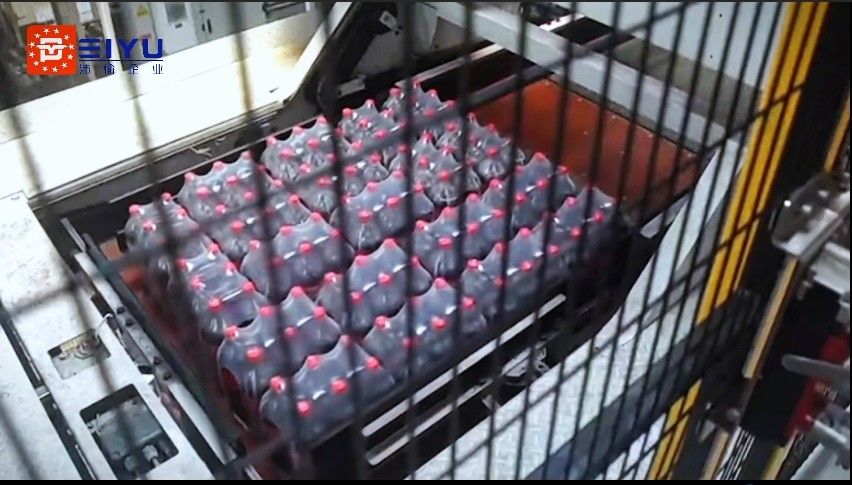

O mecanismo de uma coluna consiste num mecanismo de elevação de uma coluna, num mecanismo de translação e numa pinça de obturador.Eles são empurrados para o grampolho do obturador de rolagem pela haste de empurrãoO dispositivo de elevação e o dispositivo de translação levantam a pinça com toda a camada de produtos da posição de espera para a posição de empilhamento, abrem o obturador,e os produtos são colocados firmemente na palete (ou na camada anterior)O dispositivo de separação de aspiração pode ser carregado conforme necessário.A divisória pré-absorvida é colocada na parte superior do produto pelo dispositivo de braço de balanço de elevação e de abaixamento e, em seguida, evacuada., e então a próxima camada de produtos é empilhada.

5) Parte de abastecimento automático de paletes
1 Dispositivo de abastecimento de paletes
O armazém de paletes pode empilhar 10 paletes vazios e fornecer paletes ao dispositivo de empilhamento regularmente de acordo com os requisitos do programa.
2 Dispositivo de saída de paletes
Quando uma palete atinge o número de camadas de empilhamento, emite-se um sinal para enviar automaticamente a palete para a posição de empilhamento.A palete é transportada para a posição designada por uma correia transportadora de rolos (ou ligada a uma máquina de enrolamento automática).

7.Vantagens desta estrutura de máquina para paletizadores de coluna única na estação de triagem:

1) O sistema automático de colocação de camadas do manipulador é flexível e extremamente preciso.Minimiza o impacto ou a pressão do produto, especialmente para produtos frágeis ou instáveis.

2) A operação do ecrã táctil é utilizada para realizar o diálogo homem-máquina, que pode exibir a velocidade de produção, a causa e a localização da falha, e tem um alto grau de automação.O programa programável PLC pode ser usado para programar a classificação e empilhamento de camadas de caixas, fornecimento e descarga de paletes.

3) A porta de segurança e a tampa estão equipadas com sensores eléctricos.

O método de empilhamento pode ser ajustado na interface homem-máquina e é fácil de ajustar.

5) O empilhamento é estável e eficiente, o que pode poupar muito mão-de-obra.

6) De acordo com o tamanho do produto, o método de empilhamento pode ser completado sem alterar as partes de empilhamento.

8- Previsão e prazo de entrega do paletizador de coluna única na estação de triagem:

(1) Período de validade das cotações: 1 mês;
(2) Método de pagamento: T/T, L/C.
(3) Os clientes fornecem gratuitamente as amostras do produto e da embalagem necessárias para o ensaio em fábrica;
(4) Prazo de entrega: 60 dias úteis a contar da recepção do depósito do cliente e das amostras de embalagem do produto.

9Garantia da qualidade do paletizador de coluna única na estação de triagem:
(1) A empresa garante que os produtos fornecidos são novos, não utilizados, fabricados com o design mais recente e materiais adequados, e que satisfazem a qualidade,Especificações e desempenho especificados no contrato técnico em todos os aspectos;
(2) A empresa garante que, após a linha de produção ter sido devidamente orientada, instalada e depurada,O equipamento atingirá os vários indicadores técnicos de desempenho do produto no prazo de 15 dias a contar da entrada em funcionamento de todo o sistema.;
(3) A empresa garante que, no prazo de garantia da qualidade previsto no contrato, será responsável pelos defeitos,falhas e danos na linha de produção causados por defeitos no projeto, processo, fabrico, instalação, depuração ou materiais fornecidos e qualidade dos equipamentos do vendedor;
(4) O período de garantia da qualidade do equipamento é de 12 meses após a aceitação da linha de produção.constata-se que a qualidade ou as especificações do equipamento não cumprem as disposições do contrato;, ou se comprovar que o equipamento é defeituoso (incluindo eventuais defeitos ou a utilização de materiais não qualificados, etc.),O comprador tem o direito de propor uma retificação ao vendedor dentro do período de garantia da qualidade do produto, de acordo com o certificado de inspeção emitido pelo departamento legal.;
(5) A empresa garante as propriedades mecânicas dos equipamentos fornecidos, a qualidade do produto e os indicadores de consumo do produto.

10.Garantia do equipamento para paletizadores de coluna única na estação de triagem:
(1) Após a aceitação do equipamento, é fornecida uma garantia de 12 meses, e o sistema de controlo (marca Huichuan padrão) fornece uma garantia de 24 meses; durante o período de garantia,A nossa empresa fornecerá aos utilizadores peças de reposição gratuitas e serviços oportunos e eficazes (as peças desgastadas não estão cobertas pela garantia);
(2) Se o equipamento falhar e precisar de ser reparado no local,Nossa empresa garante que o pessoal de manutenção irá correr para o local do cliente dentro de 48 horas para ajudar o cliente a eliminar a falha a tempo (exceto força maior);
(3) Após o período de garantia, a nossa empresa fornecerá aos utilizadores uma ampla gama de apoio técnico preferencial, fornecimento suficiente de peças sobressalentes e outros serviços pós-venda para a vida;

11Embalagem e transporte de paletizadores de coluna única na estação de triagem:
(1) Método de embalagem:
A embalagem utiliza caixas de embalagem especiais novas e resistentes, adequadas para transporte de longa distância, à prova de umidade, à prova de ferrugem, à prova de choques,adequado para transporte terrestre, transporte marítimo e elevação global.
(2) Método de transporte: transporte terrestre, transporte marítimo.
