Túnel de encolhimento eficiente e rápido Túnel de calor para rotulador de mangas
Visão geral do produto
Tipos de frascos aplicáveis:garrafas quadradas, garrafas planas, garrafas redondas.
Materiais aplicáveis para garrafas:Garrafas de PET/PE/PP, garrafas de vidro, garrafas de metal, latas, etc.
Intervalo de velocidade de rotulagem:9000BPH-72000BPH
O rótulo de manga é amplamente utilizado em linhas de produção de água, linhas de produção de bebidas, linhas de produção de alimentos enlatados, linhas de produção de alimentos para animais de estimação, linhas de produção de cerveja,e linhas de produção de temperos líquidos.
Nomes alternativos
- Redução da rotulagem das mangas
- Etiquetador de mangas
- Máquina de rotulagem de mangas de cabeça dupla
- Máquina de rotulagem de mangas de cabeça única
- Máquina de rotulagem de mangas de lata
- Etiquetador
- Máquina automática de revestimento de mangas
- Máquina de revestimento de garrafas
- Máquina automática de rotulagem de mangas
- Cerveja pode encolher aplicador manga
- Máquina de rotulagem de manga encolhida
- Máquina de revestimento de etiquetas
- Redução de mangas
- Máquina de rotulagem de encolhimento
- Marcador de mangas
- Máquina de rotulagem de rótulos de manga encolhida
Principais componentes
| Componente | Marca |
| PLC | Inovação, China |
| Servomotor e sistema de controlo | Inovação, China |
| Inversor | Inovação, China |
| Interruptor eletrónico de proximidade | SICK/Keyence ou marca equivalente |
| Ecrã táctil | HMI ou marca equivalente |
| Interruptor de ar | Marca equivalente |
| Protector de motor | Marca equivalente |
| Contactor | Marca equivalente |
| Botão | Marca equivalente |
| Relais intermediários | Marca equivalente |
| Protector de perda de fase | Marca equivalente |
| Terminal | Phoenix |
| Redutor ordinário | Hengchi/redutor de precisão doméstico |
| Componentes pneumáticos | SMC |
Especificações técnicas
| Parâmetro | Valor |
| Modelo | SPCTB.C1C100 |
| Capacidade de produção | 970 garrafas/minuto (altura ≤ 100 mm) |
| Taxa qualificada de rotulagem | ≥ 99,9% |
| Diâmetro da garrafa | 50 mm ~ 95 mm (tamanho especial disponível) |
| Altura da garrafa | 75 mm - 280 mm (disponível altura especial) |
| Verticalidade da embalagem | ≤ 0,25° (disponível tipo de garrafa especial) |
| Rótulos aplicáveis | PVC, PET, OPS |
| Comprimento da etiqueta | 45 mm ~ 240 mm |
| Espessura da etiqueta | 0.045 mm ~ 0.06 mm |
| Material da etiqueta | PVC, PET, OPS |
| Espaçamento transparente da etiqueta | ≥ 5 mm |
| Diâmetro interno do núcleo do papel de etiqueta | ≥ 5" (127 mm) |
| Diâmetro exterior da etiqueta | ≤ 500 mm |
| Voltagem | AC380V, 50/60HZ, 3 fases |
| Potência da máquina de rotulagem | 26 kW |
| Potência do forno de redução | 1.6KW |
| Pressão da fonte de vapor | 0.2-0.4MPa |
| Consumo de vapor | 70 kg/hora - 110 kg/hora |
| Dimensões (unidade principal) | 4000x2100x2750 (longo x largura x altura) |
Características do equipamento
A Peiyu High-speed Hob Sleeve Labeling Machine representa a tecnologia de rotulagem de manga mais avançada, com corte zero de burr para desempenho superior.Esta máquina inovadora pode embalar até 58- Sim. - Sim, sim, sim.
Ao contrário das máquinas tradicionais, o nosso projeto elimina as borras das etiquetas usando um sistema sem disco de corte.permitindo a rotulagem de mangas de alta velocidade.
A máquina emprega uma ferramenta de perfuração rotativa para criar micro-buracos em rótulos de manga, gerando zero borbulhas e permitindo uma operação contínua sem pausas de batida.

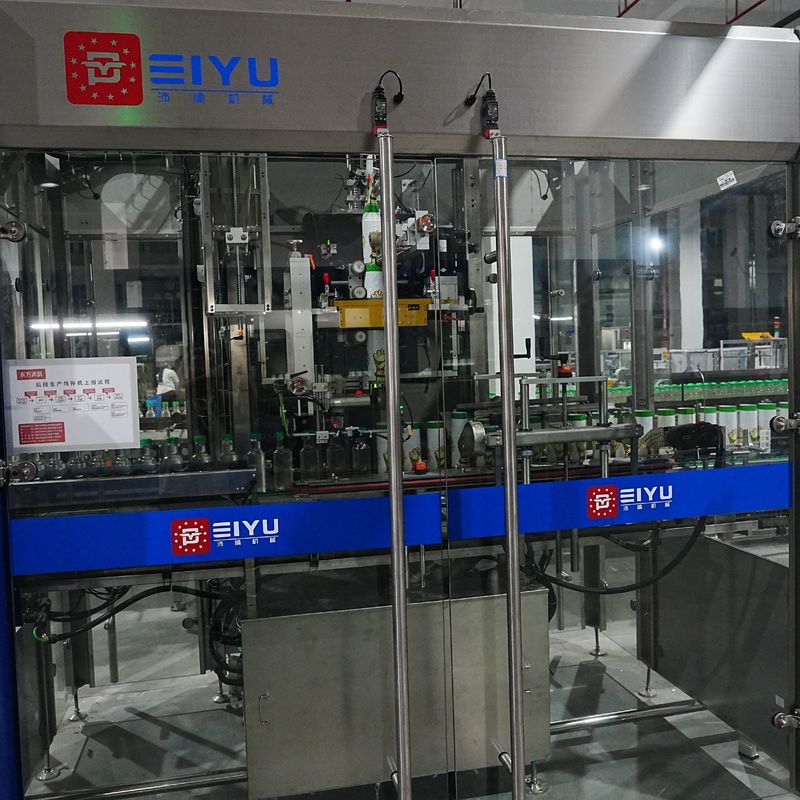

Estrutura da máquina
- Estação de alimentação automática horizontal (almacena 8 rolos de rótulos para reduzir a frequência de mudança)
- Interface de controle de tela sensível ao toque
- Quadro transparente em pé para visibilidade operacional
- Sistema de parafuso de separação de garrafas modular
- Transportador principal da máquina
- Cabeça da máquina de rotulagem
- Mecanismo de escovagem das etiquetas
- Equipamento para perfuração de etiquetas em rolos
- Forno de encolhimento a vapor modular (configuração de 3 estágios, 4 estágios ou 5 estágios)

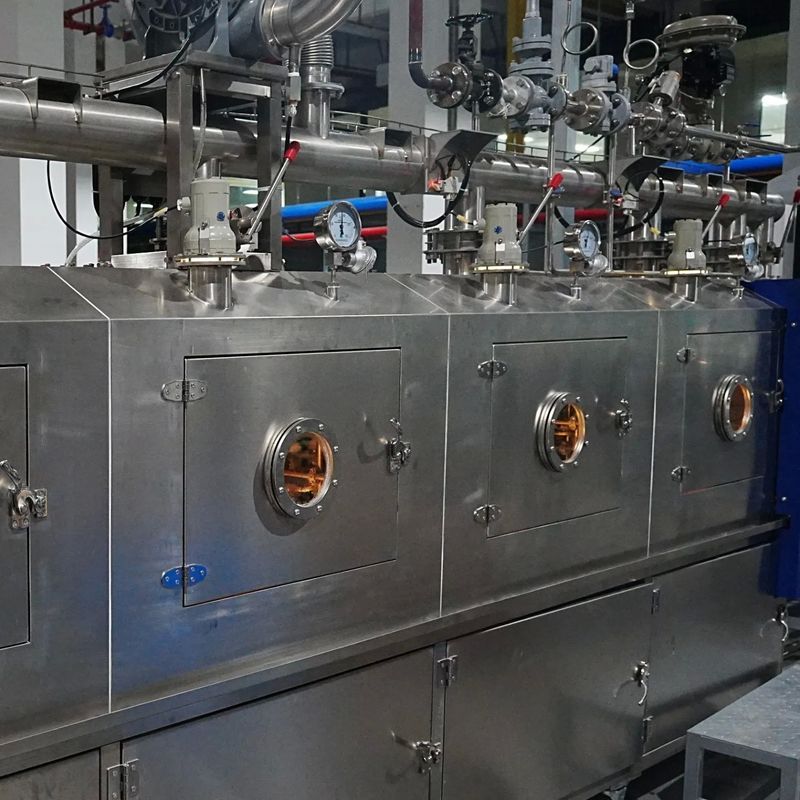

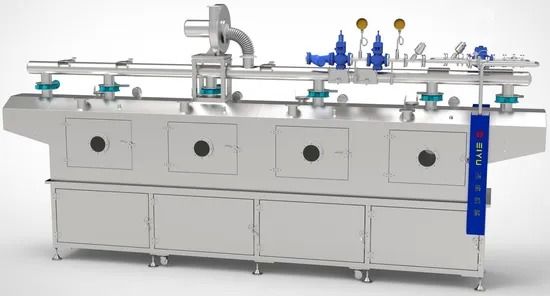

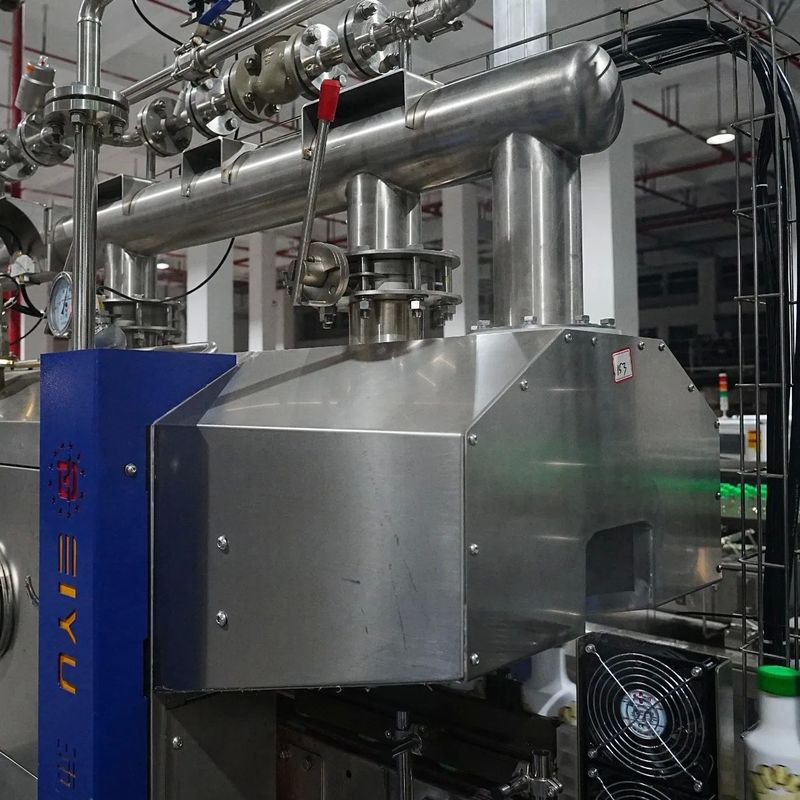

Características do forno de redução de vapor
Principais componentes:
Filtro, manômetro, válvula redutora de pressão, válvula de assento angular, válvula manual de esfera, armadilha de vapor, válvula proporcional (quatro secções ou mais)
Características principais:
- Design de bocal personalizado com altura, largura e estreiteza ajustáveis
- Janela de perspectiva para a observação do processo
- zonas de temperatura 3/4/5 com regulação independente
- Projeto especializado de entrada/saída para evitar fugas de vapor
- Isolamento de duas camadas com captura de vapor e filtro
- Caixa integrada para recolha de água condensada
- Ducto de escape ajustável para controlo óptimo do vapor
- Sistema de descompressão de vapor de dois passos
Sistema de poupança de energia:
- A válvula proporcional ajusta o fluxo de vapor com base na velocidade de produção
- Redução do consumo de vapor durante a produção mais lenta
- Consumo mínimo de vapor durante períodos de espera curtos
- Desligamento completo do vapor durante paralisações prolongadas
Imagens do produto
