Rotule o sistema de alimentação de rolos múltiplos para máquina de rotulagem ou máquina de rotulagem de manga
Descrição do produto
Tipos de garrafas aplicáveis:Garrafas quadradas, garrafas planas, garrafas redondas.
Materiais de garrafa aplicáveis:Garrafas de PET/PE/PP, garrafas de vidro, garrafas de metal, latas, etc.
Faixa de velocidade de rotulagem:9000bph-72000bph
A gravadora de mangas é amplamente usada na linha de produção de água, linha de produção de bebidas, linha de produção de alimentos enlatados, linha de produção de alimentos para animais de estimação, linha de produção de cerveja, linha de produção de tempero líquido, etc.
Nomes alternativos:
- Rotulagem de manga encolhendo
- Gravadora de manga
- Máquina de rotulagem de manga de cabeça dupla
- Máquina de rotulagem de manga de cabeça única
- Máquina de rotulagem de manga pode
- Labelador
- Máquina de manga automática
- Máquina de manga de garrafa
- Máquina de rotulagem de manga automática
- A cerveja pode encolher o aplicador de manga
- Máquina de rotulagem de manga encolhida
- Máquina de mangas de etiqueta
- Encolher o manobro
- Máquina de rotulagem de encolhimento
- Gravadora com mangas
- Máquina de etiqueta de manga encolhida
Principais componentes da gravadora de manga Peiyu
| Componente |
Marca |
| Plc |
INOVAÇÃO, China |
| Servo motor e sistema de controle |
INOVAÇÃO, China |
| Inversor |
INOVAÇÃO, China |
| Interruptor eletrônico de proximidade |
Doente/keyence ou marca equivalente |
| Tela de toque |
HMI ou marca equivalente |
| Interruptor de ar |
Marca equivalente |
| Protetor de motor |
Marca equivalente |
| Contator |
Marca equivalente |
| Botão |
Marca equivalente |
| Relé intermediário |
Marca equivalente |
| Protetor de perda de fase |
Marca equivalente |
| terminal |
Fênix |
| Redutor comum |
Redutor de precisão doméstica/hengchi |
| Componentes pneumáticos |
SMC |
Principais parâmetros técnicos
| Parâmetro |
Especificação |
| Modelo |
Spctb.c1c100 |
| Capacidade de produção |
970 garrafas/minuto (altura ≤100 mm) |
| Taxa qualificada de rotulagem |
≥99,9% |
| Diâmetro da garrafa |
50mm ~ 95mm, o tamanho especial pode ser projetado separadamente |
| Altura da garrafa |
75 mm -280 mm, altura especial pode ser projetada separadamente |
| Verticalidade da embalagem |
≤0,25 ° Tipo de garrafa especial pode ser projetado separadamente |
| Etiquetas aplicáveis |
PVC, PET, OPS |
| Comprimento da etiqueta |
45 mm ~ 240mm |
| Espessura da etiqueta |
0,045 mm ~ 0,06 mm |
| Material da etiqueta |
PVC, PET, OPS |
| Rótulo de espaçamento transparente |
≥5mm |
| Rótulo de papel núcleo de diâmetro interno |
≥5 "(127 mm) |
| Rotule o diâmetro externo |
≤500 mm |
| Tensão |
AC380V, 50/60Hz, 3 fases |
| Potência da máquina de rotulagem |
26kw |
| Encolher energia do forno |
1.6kW |
| Pressão da fonte de vapor |
0,2-0,4MPA |
| Consumo de vapor |
70 kg/hora - 110 kg/hora |
| Dimensões Unidade Principal |
4000x2100x2750 (comprimento x largura x altura) |
Visão geral do equipamento
Máquina de rotulagem de manga de hob de alta velocidade Peiyu: Máquina de marcação de manga HOB + sistema de estação de alimentação automática horizontal (tecnologia de rotulagem de manga mais avançada, máquina de rotulagem de manga de rótulo zero Burr Cutting)
Como uma das máquinas de rotulagem de manga mais avançada tecnologicamente avançada do mundo, a máquina de rotulagem de alta velocidade da Peiyu em alta velocidade requer apenas uma unidade e pode embalar até 58.000 contêineres por hora.
Comparados com as máquinas tradicionais, as rebarbas de etiquetas geradas pelo corte de disco do cortador são eliminadas do processo de rotulagem e princípios de design. A máquina de rotulagem de manga de alcance Peiyu de alta velocidade adota um design sem disco e separa os rótulos com um controle exclusivo de acionamento e movimento contínuo do mecanismo de escova, em vez de uma operação intermitente de maneira do tipo batida, alcançando assim uma embalagem de marcação de manga de alta velocidade.
Usando uma ferramenta de perfuração rotativa para perfurar micro-buracos no rótulo da manga, as rebarbas zero são geradas e a etiqueta da manga funciona continuamente sem pausas de batida.

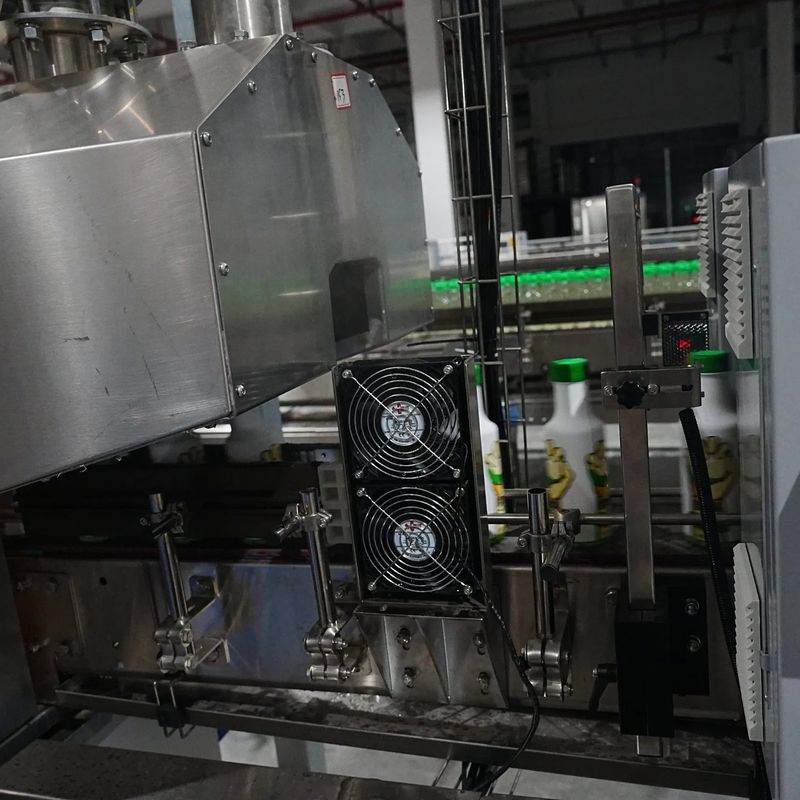

Estrutura da máquina de marcador de rolos de alta velocidade

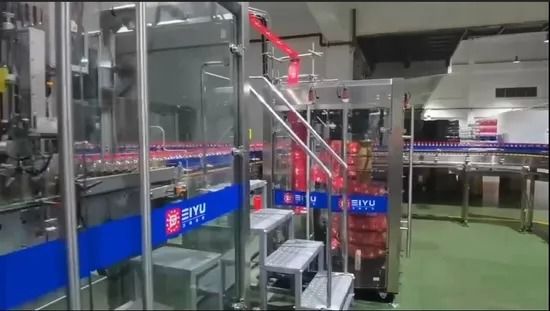

- Estação de alimentação automática horizontal (pode armazenar 8 rolos de etiquetas, reduzir a frequência da mudança e melhorar a eficiência da produção)
- Tela de toque
- Quadro transparente em forma de piso (observe visualmente o status de operação da máquina de rotulagem)
- Parafuso de separação de garrafas (design modular pode realizar um parafuso único, parafuso duplo, parafuso duplo de lado único, combinação de parafuso duplo de lado duplo)
- Transportador de máquina principal
- Cabeça da máquina de rotulagem
- Mecanismo de escovação da etiqueta
- Montagem de perfuração de etiqueta de rolo
- Forno de forno a vapor (design modular de 3 estágios, 4 estágios e 5 estágios)
Encolhido a vapor no forno
Principais acessórios do forno a vapor:
Filtro, medidor de pressão, válvula de redução de pressão, válvula de assento de ângulo, válvula de esfera manual, armadilha de vapor, válvula proporcional (quatro seções e acima)
Principais características do forno a vapor:

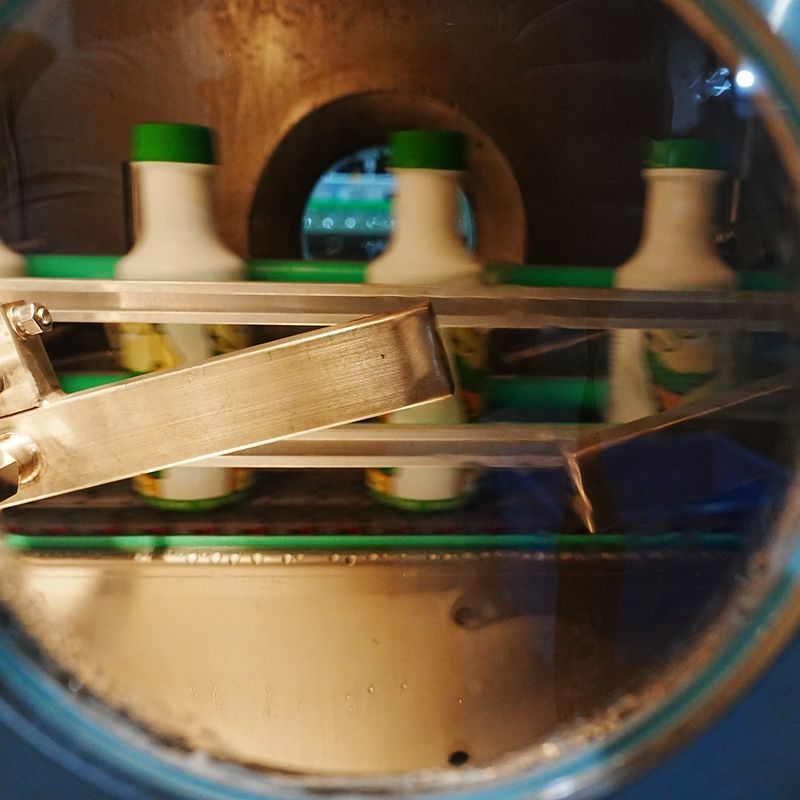

1. O forno em encolhimento é projetado de forma exclusiva de acordo com as características de encolhimento do rótulo. A altura, a largura e a estreiteza do bico podem ser ajustadas. A janela de perspectiva pode observar todo o processo de encolhimento. O forno em encolhimento é dividido em zonas de temperatura 3/4/5. A temperatura de cada zona é ajustada de acordo com os requisitos de encolhimento para obter o melhor efeito de encolhimento.
2. O design exclusivo de entrada e saída pode condensar o vapor para evitar vazamentos de vapor. O isolamento de camada dupla, a armadilha a vapor e o filtro a vapor são usados para descarregar efetivamente a umidade do vapor. A bandeja de água integral inferior coleta água condensada e assume o cano para descarga centralizada.
3. O projeto do duto de escape ajustável pode ajustar o volume de escape de acordo com o encolhimento de cada seção, ajustar o vapor no forno em encolhimento e enviar o vapor sob a ação do ventilador para melhorar o ambiente de trabalho da oficina.
4. A descompressão do vapor é concluída em 2 etapas. O primeiro passo é reduzir a pressão para 0,4MP. A segunda etapa é reduzir a pressão para 0,2-0.1MPa usando uma válvula de redução de pressão japonesa para atender aos requisitos de alta temperatura e baixa pressão.
Esquema de economia de energia a vapor
O forno de encolhimento a vapor é configurado com uma válvula proporcional para atingir a função de economia de energia a vapor. O princípio de trabalho é o seguinte:
- Durante a produção normal, a válvula proporcional de vapor é configurada para aumentar o grau de abertura e fechamento de acordo com a temperatura exigida pela velocidade de produção.
- Quando a velocidade de produção é reduzida, a válvula proporcional de vapor é reduzida na abertura e fechamento, reduzindo o fluxo de vapor.
- Durante o modo de espera de curto prazo, a válvula proporcional de vapor possui um pequeno grau de abertura e fechamento para manter a temperatura da cavidade do forno e reduzir a perda de vapor.
- Quando a máquina é desligada por um longo tempo, a válvula do assento do ângulo é fechada para impedir que o vapor entra.

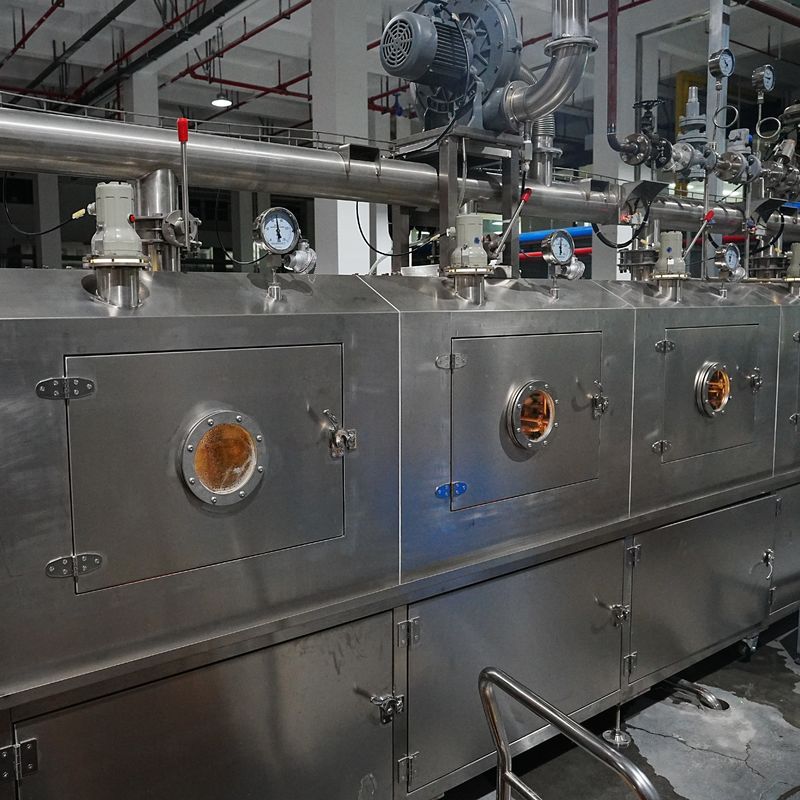

Estrutura do forno que encolheu a vapor:
- Porta de entrada de garrafa
- Medidor de temperatura
- Uma válvula de redução de pressão (alta qualidade doméstica)
- Válvulas de redução de duas pressão (válvula japonesa)
- Manômetro
- Válvula proporcional a vapor
- Espaço de vapor
- Porta de saída de garrafa
perfil de companhia
A Peiyu Enterprise é dona totalmente:Shanghai Peiyu Packaging Technology Co., Ltd., Anhui Peiyu Packaging Technology Co., Ltd., Shanghai Peiyu Machinery Manufacturing Co., Ltd., Jiangsu Peiyu Food and Beverage Co., Ltd. e Jiangsu Heyu Packaging Materiais Co., Ltd.
Fornecemos um conjunto completo de equipamentos inteligentes e serviços de engenharia proibida para empresas globais de produtos líquidos e sólidos. Podemos fornecer soluções de linha completas para embalagens flexíveis, latas, garrafas e latas de alumínio, garrafas de animais de estimação, garrafas de PE, garrafas de vidro, sacos de teto, caixas assépticas e outras linhas de produção de embalagens.
Through long-term experience in mechanical design and manufacturing, our company currently has hundreds of mature and stable packaging machinery and equipment, covering aluminum bottle and can three-in-one filling machine series, sterilization kettle series, can (bottle) unloading machine series, fully automatic loading and unloading cage series, fully automatic stacking and unloading series, sleeve label series, labeling series, packing series, conveying, air conveying system, etc.
Os produtos da empresa são amplamente utilizados em várias latas (garrafas) de bebidas, produtos lácteos, água pura, condimentos, álcool, petróleo, cosméticos, medicina e outras indústrias relacionadas.
